A kínai tudósok átlátszó, sugárzásálló elektronikai eszközt fejlesztettek ki, amely ellenáll a radiaciónak.

A kínai tudósok felfedezték a „látatlan” elektronikai megoldást az űrben

A Fudan Egyetem bemutatta egy új módszert, amellyel a műholdakban használt chipeket szinte ellenállóvá tehetik az űriágyásra. A hagyományos félvezetők károsodnak a magasenergiájú részecskék hatására, de ha egy tranzisztoros réteg csak egy atom vastagságú, a bejutó részecske egyszerűen „átugor” és nem okoz kárt.

Mi történt

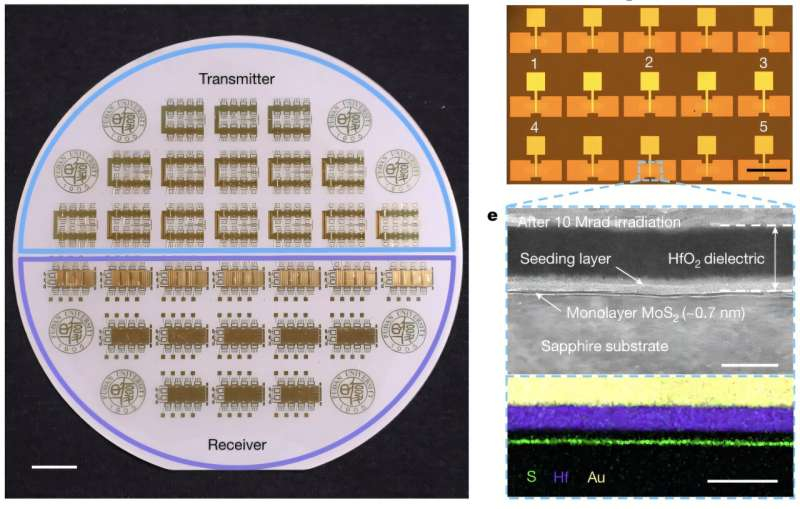

* Egyetlen MoS₂ réteg – a kutatók monokrystallin 2D molibden-disulfitet használtak. A 10 cm-es lemezen teljes körű rádiókommunikációt készítettek: adókat és vevőket, amelyek a 12–18 GHz tartományban működnek.

* Gyártási folyamat – a réteg termesztésétől a fémek lerakásáig, tranzisztorcsatornák létrehozásától és izolálásukig. Mindet egyetlen atomrétegen végeztek el.

Tesztelés
1. Laboratórium

*Gamma sugárzás* 10 Mrad-ig (Si).

Eredmény: szinte nincs degradáció – a bekapcsolási/ki kapcsolási áram magas marad, az úszás minimális.

2. Űrutazás

*Alacsony földközeli pályán lévő műhold* (~517 km) 9 hónapot töltött el jelentős változás nélkül.

- BER állandóan < 10⁻⁸ (nagyon jobb, mint a hagyományos rendszerek).

- Sikeres adatátvitel, beleértve az egyetemi himnuszát is.

Mit jelent ez
* Hosszú élettartam – a szerzők 270 évig jósolnak geostationárius pályán, ahol a sugárzás sokkal magasabb.

* Gyakorlati érték – a technológia lehetővé teszi szuper könnyű és kompakt elektronika fejlesztését mélyűrben, magas pályákon és űrmissiokban. A hagyományos szilícium chipek gyorsan meghibásodnak és nehéz sugárvédelmet igényelnek; most ezt meg lehet kerülni.

Röviden: egy atomréteg MoS₂ láthatatlanná teszi a műholdas elektronikát az űr részecskéi számára, új utat nyitva megbízhatóbb és költséghatékonyabb rendszerekhez extrém körülmények között.
